[Database] ER-to-Relational Mapping

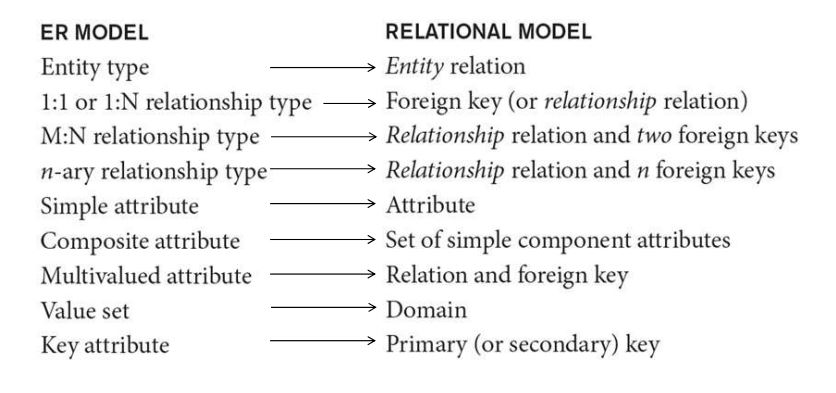

🗺 ER-to-Relational Mapping

Goals

1. 모든 정보를 보존
2. 최대한 가능한 만큼 제약조건들을 유지
3. NULL 값들을 최소화

---

Step 1. Regular Entity Types

기존 엔터티의 attribute를 전부 포함하고, key attributes 중에서 하나를 골라 Primary key로 정한다.
만약, 고른 key가 composite이면 해당하는 attribute들 모두 Primary key로 정한다.

---

Step 2. Weak Entity Types

weak 엔터티의 attribute를 전부 포함
owner 엔터티의 Primary key를 Foreign key로 가지고,
owner 엔터티의 Primary key와 weak 엔터티의 Partial key를 Primary key로 가진다.

---

Step 3. Binary 1:1 Relation Types

상황에 따라 3가지 방법으로 가능하다.

1. Foreign key approach (2 relations)

주로 한쪽이 total participation일 때 사용
total participation인 쪽을 S, 반대를 T로 두면, T의 Primary key에 해당하는 Foreign key를 S에 만들어서 서로 연결시킨다.

2. Merged relation (1 relation)

둘다 total participation인 경우에, 두 entity를 하나의 relation으로 합친다.

3. Cross-reference or relationship relation (3 relations)

세 번째 relation U를 만들어서 S, T와 연결
S와 T의 Foreign key 중 하나를 U의 Primary key로 만들고, 나머지 Foreign key 하나는 U의 Unique key로 만든다.
추가적인 join operation이 필요

---

Step 4. Binary 1:N Relation Types

1-side의 Primary key를 N-side에 Foreign key로 가지고 서로 연결시킨다.

---

Step 5. Binary M:N Relation Types

relationship relation이라 불리는 새로운 relation U를 생성
각각 엔터티에서 Primary key들을 뽑아서 U의 Foreign key로 만들고 서로 연결
이 때, 이 key들은 U의 Primary key가 된다.

---

Step 6. Multivalued attributes

multivalued attribute A에 대해서, 새로운 relation U를 만든다.
U의 Foreign key로는, 원래 A attribute가 속했던 entity의 Primary key를 Foreign key로 가진다.
U의 Primary key로는, 위에 얘기한 Foreign key와 원래 attribute A, 이렇게 둘을 Primary key로 가진다.

---

Step 7. N-ary Relationship Types

N-ary relationship type R에서 n > 2 면, 새로운 relationship relation U를 생성
참여하는 모든 entity의 Primary key들을 U의 Foreign key로 가진다.

---
